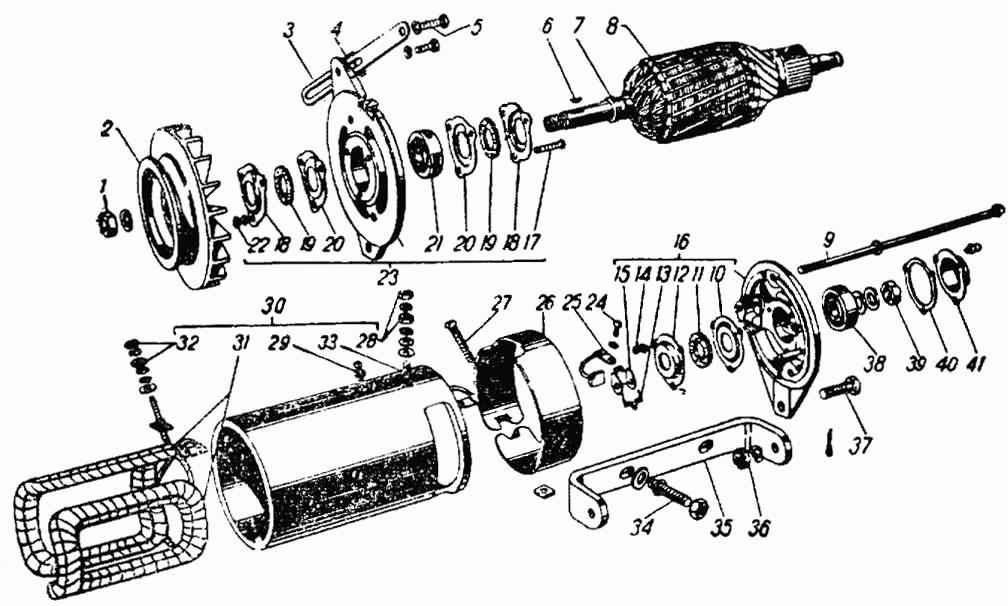

Метка | Каталожный номер | Наименование детали | Наличие | |
---|---|---|---|---|
35 | показать на схеме | 21-3701030-Б | Кронштейн генератора |
нет в наличии
используйте поиск |
3 | показать на схеме | 21-3701035-Б | Планка установочная генератора |
нет в наличии
используйте поиск |
36 | показать на схеме | 250867-П8 | Гайка М8х1 |
нет в наличии
используйте поиск |
37 | показать на схеме | 290627-П8 | Болт М8х30 |
нет в наличии
используйте поиск |
5 | показать на схеме | 291736-П | Шпилька 1М8х16 |
нет в наличии
используйте поиск |
34 | показать на схеме | 291785-П8 | Шпилька крепления кронштейна генератора к блоку |
нет в наличии
используйте поиск |
38 | показать на схеме | 60202-Л1 | Шарикоподшипник якоря генератора (задний) |
нет в наличии
используйте поиск |
21 | показать на схеме | 60303Ш | Шарикоподшипник якоря генератора передний |
нет в наличии
используйте поиск |
4 | показать на схеме | 70-10003 | Скоба прижимная |
нет в наличии
используйте поиск |
29 | показать на схеме | 7Х-1598 | Винт М5-8hх12 |
нет в наличии
используйте поиск |
24 | показать на схеме | 7Х-1598 | Винт М5-8hх12 |
нет в наличии
используйте поиск |
17 | показать на схеме | 7Х-4279 | Винт |
нет в наличии
используйте поиск |
32 | показать на схеме | 8Х-1532 | Гайка вывода Ш |
нет в наличии
используйте поиск |
28 | показать на схеме | 8Х-1533 | Гайка М6-6Н |
нет в наличии
используйте поиск |
14 | показать на схеме | 8Х-1541 | Винт |
нет в наличии
используйте поиск |
6 | показать на схеме | Б-16 | Шпонка сегментная шкива генератора |
нет в наличии
используйте поиск |
41 | показать на схеме | Г12-3701002 | Крышка заднего подшипника генератора |
нет в наличии
используйте поиск |
40 | показать на схеме | Г12-3701003 | Прокладка крышки заднего подшипника генератора |
нет в наличии
используйте поиск |
26 | показать на схеме | Г12-3701041 | Лента защитная коллектора генератора |
нет в наличии
используйте поиск |
2 | показать на схеме | Г12-3701051 | Шкив генератора |
нет в наличии
используйте поиск |
9 | показать на схеме | Г12-3701080 | Шпилька стяжная |
нет в наличии
используйте поиск |
30 | показать на схеме | Г12-3701100 | Корпус генератора в сборе |
нет в наличии
используйте поиск |
31 | показать на схеме | Г12-3701110 | Катушки в сборе |
нет в наличии
используйте поиск |
33 | показать на схеме | Г12-3701180 | Вывод щеточный в сборе |
нет в наличии
используйте поиск |
8 | показать на схеме | Г12-3701200 | Якорь в сборе |
нет в наличии
используйте поиск |
16 | показать на схеме | Г12-3701300 | Крышка генератора со стороны коллектора в сборе |
нет в наличии
используйте поиск |
12 | показать на схеме | Г12-3701313 | Держатель сальника наружный |
нет в наличии
используйте поиск |
10 | показать на схеме | Г12-3701314 | Держатель сальника внутренний |
нет в наличии
используйте поиск |
23 | показать на схеме | Г12-3701400 | Крышка генератора со стороны привода в сборе |
нет в наличии
используйте поиск |
18 | показать на схеме | Г12-3701402 | Держатель сальника наружный |
нет в наличии
используйте поиск |
18 | показать на схеме | Г12-3701402 | Держатель сальника наружный |
нет в наличии
используйте поиск |
20 | показать на схеме | Г12-3701403 | Держатель сальника внутренний |
нет в наличии
используйте поиск |
20 | показать на схеме | Г12-3701403 | Держатель сальника внутренний |
нет в наличии
используйте поиск |
19 | показать на схеме | Г12-3701404 | Сальник переднего подшипника якоря генератора |
нет в наличии
используйте поиск |
19 | показать на схеме | Г12-3701404 | Сальник переднего подшипника якоря генератора |
нет в наличии
используйте поиск |
7 | показать на схеме | Г21-3701005 | Чашка переднего подшипника генератора опорная |
нет в наличии
используйте поиск |
25 | показать на схеме | Г29-3701020 | Щетка генератора изолированная |
нет в наличии
используйте поиск |
13 | показать на схеме | Г29-3701304 | Пружина щетки генератора |
нет в наличии
используйте поиск |
15 | показать на схеме | Г29-3701305 | Рычаг щетки генератора прижимной |
нет в наличии
используйте поиск |
22 | показать на схеме | МП-90118 | Гайка |
нет в наличии
используйте поиск |
27 | показать на схеме | МХ-0139 | Винт М5 |
нет в наличии
используйте поиск |
1 | показать на схеме | МХ-0235 | Гайка М16х1,5-6Н |
нет в наличии
используйте поиск |
39 | показать на схеме | МХ-0830 | Гайка крепления подшипника заднего конца якоря генератора |
нет в наличии
используйте поиск |
11 | показать на схеме | Х5-9268 | Сальник заднего подшипника генератора |
нет в наличии
используйте поиск |
